NI半导体测试平台
许多半导体的检验与特性实验室，都依赖机架堆叠仪器搭配大量的手动测试程序，而生产测试单位则使用完整、高效通的昂贵自动化测试设备ATE来完成。从实验室到产线所采用的测试方法不同，很难能够进行很好的关联（correlation),使得整体的测试成本难以降低。因此最佳的系统优化应透过通用的统一的测试平台，可因应设计检验到生产测试而随时调整、让设计与测试部门可轻松共用资料、以现有的半导体技术搭配最新功能，进而降低成本。
NI半导体测试系统STS
使用半导体测试系统降低测试成本

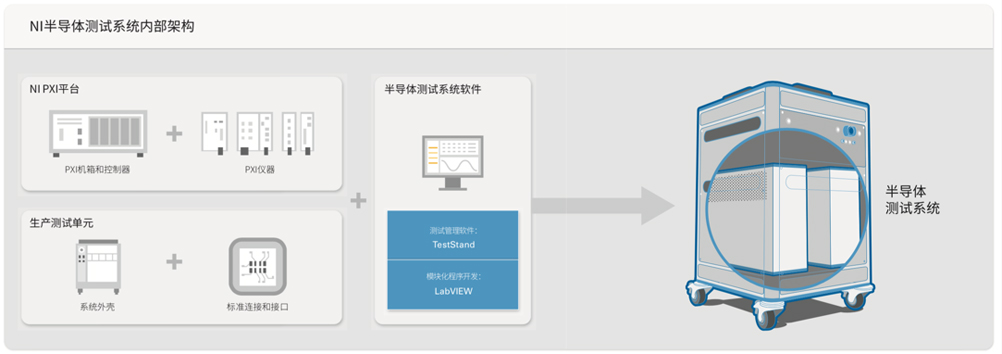

半导体测试系统(STS)系列产品是一套利用NI测试技术的产品级测试系统,适用于半导体生产测试环境。STS在完全封闭的测试头里面整合了NPX平台、 Teststand测试管理软件以及 Labview图形化编程工具。它采用“集成到测试头”的设计，把产品的所有关键测试资源整合在一起，这些测试资源包括系统控制器、直流交流电源、射频仪器、待测设备接口以及分拣仪器和探头接口。这样的紧凑型设计减小了额外的占地空间，降低了功耗，减轻了传统AE测试员的维护负担，从而节约了测试或本。此外，STS采用开放的、模块化的设计，使您可以利用最新的工业标准的PX模块，获得更多的仪器资源和更强大的计算能力。
强大的软件工具用来开发、调试和部署测试程序
STS包括Teststand、Labview和内置的系统工具，其中Teststand新增了用于半导体测试管理的新特性，Labview可用于开发代码模块，内置的系统工具则可用于系统校准、诊断、资源监测和控制。
Teststand
STS的核心是 Teststand即时可用测试管理软件，该软件用来帮助您快速开发和部署测试程序。借助 Teststand，您可以使用多种编程语言编写的测试代码模块搭建测试序列。用户可以轻松指定执行流、生成测试报告、数据库录入以及连接其他公司系统。关键特性包括：
Labview
凭借一种直观的图形化开发环境，Labview简化了硬件集成，通过降低传统代码设计的复杂度缩短了开发时间。借助可立三即运行的范例、内置模板和项目范例以及即时可用的工程P核，Eabw帮助您根据特定半导体设备测试计划，快速开发代码模块。
