空气质量传感器以及PM2.5灰尘传感器
活动时间：2014年12月16日-2015年1月16日
产品型号：TGS2600、DSM501
试用数量：50 份（每份TGS2600、DSM501各一个）
活动状态：活动已结束
发放条件：
所有会员都可以免费申请，申请成功无需支付邮费
活动说明
点击上方“免费申请”，在线填写注册信息并提交即可完成报名；
- 申请试用成功的名单公布如下：
- 华南区：
- 易展飞（珠海）、庄必宇（珠海）、夏健凯（广州）、张军（东莞）、叶海舟（深圳）、伍先培（深圳）、黄坤（南宁）、王建军（重庆）、
张磊（成都）、马荣斌（德安）、龙永勤（潜江） - 华东区：
- 刘佳子（上海）、刘俊（上海）、王少永（上海）、宋恩锋（济南）、李永晨（青岛）、石仁敬（青岛）、韩林松（秦皇岛）、邱海滨（杭州）、
黄志勇（乐清） - 华北区：
- 韩效信（北京）、刘磊磊（北京）、陈相金（北京）、朱琳（北京）、丁宁（北京）、王志成（北京）、张西川（天津）、杨刚（西安）、
申建军（嘉峪关） - 所有试用品将在公布名单当天内安排邮寄，我们也将通过电话通知并安排试用品邮寄。试用过程您无需支付任何费用，用后试用品无需返还!
产品介绍
资料下载：

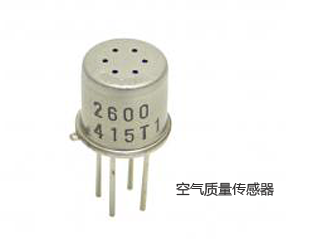

空气质量传感器TGS2600
传感器简述
传感器一般由空气质量检测传感器TGS2600和粉尘传感器DSM501组成。TGS2600组要是对空气气体成分的检测，DSM501组要是针对PM2.5之类的粉尘颗粒物的检测。
使用方法
TGS2600一般是通过电阻分压方式后，可直接与单片机的ADC端口相连，采集其模拟电压，然后转换成相应的电阻值，之后用电阻比值来判断空气质量的好坏。而DSM501是直接采集相关引脚的低电平时间来判断粉尘颗粒的大小及数量。
产品特点及场合
产品TGS2600体积小，价格便宜，功耗低，性价比比较高。对空气检测灵敏度高。常用于空气质量检测，空气清新机，烟气检测等。DSM501可以检测直径0.7um以上的粉尘颗粒。常用于粉尘，烟气检测，火灾检测等。
TGS2600参数
| 供电电压（Vc） | 5V±0.2V DC |
| 加热电阻电压（Vh） | 5V±0.2V DC/AC |
| 加热电阻（室温） | 83欧姆（典型值） |
| 负载电阻（RL） | 可变（最小0.45欧姆） |
| 传感器功耗（Ps） | ≤15mW |
| 工作/储存温度 | -10----50℃ |
| 最优测试范围 | 1--30PPM |
| 检测端电阻（空气中） | 10K-90K欧姆 |
| 检测端电阻比(β) | 0.3--0.6 β = Rs(10ppm hydrogen)/Rs(air) |
| 加热端电流（Rh） | 42 ± 4mA |
| 加热功耗（Ph） | 210mW (典型值) |

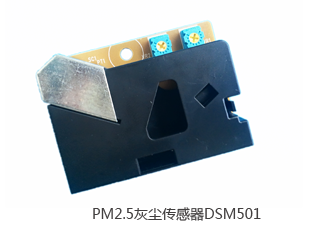

PM2.5灰尘传感器DSM501
产品特点

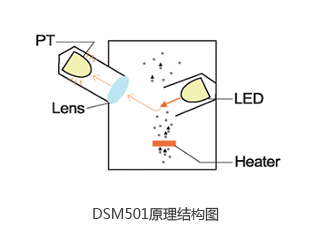

采用粒子计数原理；可灵敏检测直径1 微米以上的粒子；内置加热器可实现自动吸入空气；小尺寸重量轻；易安装使用。

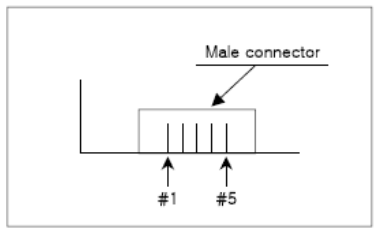

1、管脚分布：
| 管脚 | 管脚名称 | 管脚描述 |
| #1 | 控制脚 | VOUT1控制脚 |
| #2 | VOUT2 | VOUT2控制输出（PWM） |
| #3 | VCC | 供电脚 |
| #4 | VOUT1 | VOUT1控制输出（PWM） |
| #5 | GND | 电源地 |
2、输出特性：
| 参数 | 符号 | 环境 | 最小 | 典型 | 最大 | 单位 |
| VOUT1、2高 | Voh | 无微粒 | 4 | 4.3 | - | V |
| VOUT1、2低 | Vol | 微粒 | - | 0.7 | 1.0 | V |
| 供电电流 | Icc | - | - | 90 | mA | |
| 稳定时间 | 1 | - | 分钟 |
3、电器特性：
| 供电电压 | DC 5V±0.1 |
| 功耗 | 90mA |
| 工作温度 | -10---60℃ |
| 工作湿度 | ≤95% |
| 推荐存储条件 | -20---80℃ |
| 尺寸 | W59*H45*D20(mm) |
| 检测颗粒大小 | 大约0.1uM |
| 检测颗粒浓度 | 0---1.4mg/m^3 |
| 输出信号 | PWM脉宽调制输出 |
| 稳定时间 | 上电一分钟后 |
| 传感器特性 | 工作条件必须在上下限之间 |
