车载MP3的系统设计总体方案
2012-10-31 14:59
来源：
与非网
1.1.2软件系统构成
设计一个关于车载MP3的系统，软件设计是必不可少的。车载MP3系统的软件设计分为两部分：
AT89C51SND1：单片机则响应各种来自系统的USB标准请求，完成各种数据的交换工作和事件处理;而客户驱动程序则让主机可以识别USB设备，并通过应用软件来存取USB设备，完成通信功能。
2 硬件系统设计
2.1 硬件系统的结构组成

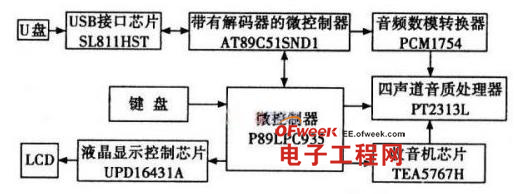

车载MP3的系统设计主要使用的集成芯片有：带有解码器的微控制器(AT89C51 SND1)、微控制器(P89LPC935)、四声道音质处理器(PT23-13L)，USB接口芯片(SL811HS)、静态RAM(CY62256)、收音机芯片(TEA5767H)、音频功率放大器(TDA7384)、音频数模转换器(PCMl754)、液晶显示控制芯片(UPDl6431A)。构成的硬件框图如图2所示。

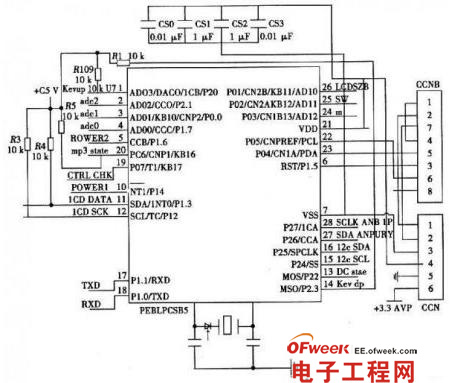

2.2 控制模块的硬件设计
整个系统的工作状态分为两个状态：关闭状态，工作状态。
下载时(烧录)，它的外设电路全部断电，只有P89LPC935有电，且有计算机供电。它的5 V工作电源通过6个引脚的双排插针与计算机相连而获得。
