　　二．中文语音处理技术在涉及助听器的应用

　　下面是将中文语音技术应用到设计助听器的具体实例。这项技术采用了目前世界上最先进的 DSP 数字技术，包括低功耗的数字芯片。

　　1. TOCCATA 数字信号处理系统

　　Toccata TM 系统是微型、超低功耗、高效率的数字信号处理系统。它包括一个高保真加权叠加滤波器组（ WOLA filter bank ）、一个 16 位 DSP 核心、两个 14 位 A/D 转换器、一个 14 位 D/A 转换器和其它外围设备。 Toccata TM 技术提供标准的软件可编程的 DSP 开发平台和采用 0.18 μ 工艺制造的微型超大规模集成电路。它不但为音频处理系统制造商也为其它基于 DSP 的微型、低功耗产品的开发提供了便利。

　　1.1 硬件结构 (Hardware Structure)

中文语音处理在数字助听器系统的开发

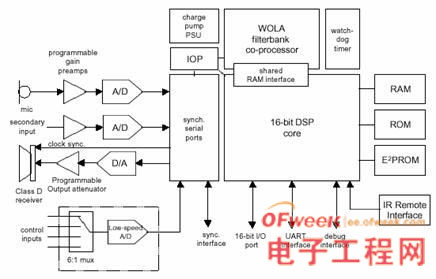

图4 硬件系统结构图

　　TOCCATA 系统由三块芯片组成，一个 “ 模拟 ” 芯片（ ALPHA ），一个 “ 数字 ” 芯片（ DELTA ），和一个用于无电存储的 E 2 PROM 芯片。

　　1.2 ALPHA 芯片

　　ALPHA 芯片包括输入和输出放大器，二个 A/D 转换器，一个 D/A 转换器，以及主时钟及供电系统。

　　1.3 DELTA 芯片

　　DELTA 芯片包括了 16 位软件可编程 DSP 核心，一个 WOLA 滤波器组协处理器，一个 DMA 控制器（输入输出处理器或 IOP ）和存储器（ RAM 和 ROM ）。可编程核心和灵活的滤波器的组合允许通过软件改变信号的处理方式。因而，该结构可以执行传统的音频处理系统处理方案（例如双通道压缩），当然通过 DSP 核心，也可以执行更强大的处理方案（例如 16 通道乃至更多通道的压缩，降噪，抑制反馈等）。
